酒店綜合布線系統是酒店智能化、網絡化、數字化的基礎,涵蓋網絡、電話、電視、安防、智能控制等多個子系統。百實科技提供高可靠、易管理、面向未來的綜合布線方案,適用于星級酒店、商務酒店、度假村等場景。
一、酒店綜合布線系統架構
酒店綜合布線通常采用結構化布線(PDS, Premises Distribution System),分為以下子系統:
工作區子系統:客房、前臺、會議室等終端設備接入(網絡、電話、電視),Cat6/Cat6A網線 + 86型面板(雙口/三口信息插座)。
水平子系統:連接樓層配線間至客房信息點(網線、光纖),Cat6非屏蔽雙絞線(UTP)或Cat6A(萬兆需求)。
垂直主干子系統:連接樓層配線間至核心機房(光纖+大對數電纜) 單模光纖(OS2,用于數據)+ 三類大對數電纜(用于電話)。
設備間子系統:核心網絡設備(交換機、服務器、存儲),華為S5730/S6700系列交換機 + 華為CloudEngine核心交換機。
管理子系統:配線架、跳線管理(標識清晰,便于運維),華為eSight網管系統 + 智能電子配線架(可選)。
二、核心設計要點
1. 網絡系統(數據+Wi-Fi)
有線網絡:
客房:每個房間部署2-3個信息點(床頭、書桌、電視位),采用Cat6(千兆)或Cat6A(萬兆)。
公共區域:大堂、餐廳、會議室采用高密度AP部署。
無線網絡:
百實科技無線網絡,支持智能漫游,確保賓客無感知切換。
多SSID策略(客人網絡、員工網絡、IoT設備網絡)。
2. 電話系統(可選IP電話)
傳統方案:采用大對數電纜(3類) + PBX程控交換機。
IP電話方案(推薦):
通過PoE交換機(如華為S1730S-S24P4S-A) 為IP電話供電。
百實科技提供語音、視頻通話、酒店叫醒服務集成。
3. 電視系統(IPTV/傳統有線電視)
IPTV方案(推薦):
通過組播VLAN優化帶寬,避免卡頓。
華為OLT + ONT(光纖到客房)或Cat6網線傳輸。
傳統有線電視:采用同軸電纜+調制器(適用于老酒店改造)。
4. 安防系統(監控+門禁)
視頻監控:
采用PoE交換機(華為S5735-L系列) 為IPC攝像頭供電。
存儲方案:華為OceanStor視頻云存儲。
門禁系統:
支持NFC刷卡、人臉識別,數據通過專用VLAN傳輸。
5. 智能控制系統(燈光/窗簾/溫控)
方案1(有線):KNX/EIB總線 + 華為IoT網關(適用于高端酒店)。
方案2(無線):Zigbee 3.0/藍牙Mesh + 華為AR502H網關(靈活部署)。

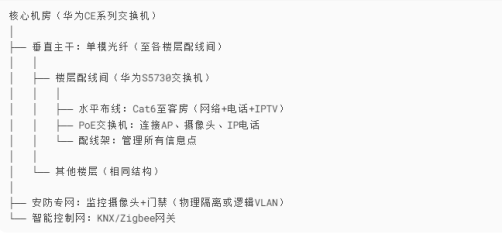

三、典型酒店布線拓撲

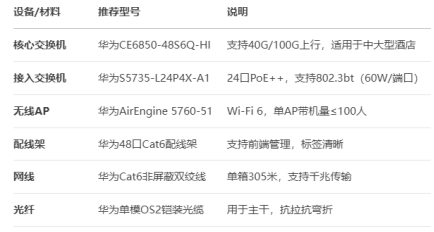

四、產品選型推薦
五、酒店綜合布線系統解決方案優勢
? 高可靠性:華為設備支持99.999%可用性,減少網絡故障。
? 易擴展:模塊化設計,未來可平滑升級至萬兆/40G網絡。
? 智能管理:eSight網管系統實現設備監控、故障預警、能耗分析。
? 節能環保:PoE供電減少強電布線,降低能耗。
如需定制化酒店綜合布線系統解決方案,可提供酒店樓層平面圖、客房數量及具體需求!
